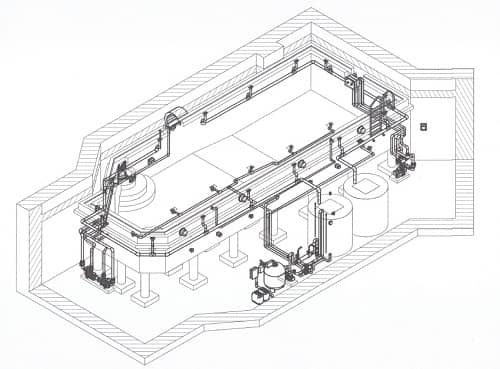

Будь-яке будівництво починається із проекту. Креслення – те, з чого потрібно розпочинати будівництво самого басейну.
Важливо пам’ятати, що з проектуванні необхідно враховувати все тонкощі і нюанси, т.к. їх недотримання може призвести до фінансових втрат, необхідності переробляти ту чи іншу конструкцію, або навіть небезпечних руйнувань.
Проектування басейну: етапи
Етап 1. Проект басейну – складання технічного завдання
У ньому є вимоги замовника до об’єкта будівництва.
У ТЗ на проектування басейну позначаються такі основні моменти:
- Функціональне призначення та конструктивний тип. Формулюється основне призначення – громадське, спортивне, оздоровче або приватне використання. До якого типу відноситься: наприклад, монолітна залізобетонна чаша, збірна конструкція з полімерних панелей або композитний варіант.
- Пропускна спроможність та розрахункові навантаження. Визначається розрахункова кількість користувачів, на підставі чого підбирається необхідне обладнання: фільтраційні установки, насосні станції, системи підігріву та автоматизації. Розраховуються навантаження на несучі конструкції, системи вентиляції та водопідготовки з урахуванням санітарних нормативів.
- Параметри та техніко-економічні показники. Вказуються габаритні розміри, глибина в різних зонах (дитяча, плавальна, спортивна), загальна площа, об’єм рідини, що циркулює. При необхідності наводиться орієнтовна кошторисна вартість будівництва, включаючи інженерні мережі, оздоблювальні матеріали, обладнання та монтажні роботи. Витрати розбиваються за категоріями для подальшого контролю та узгодження.
- Архітектурні, планувальні та оздоблювальні вимоги: кількість і конфігурація чаш, розташування технічних приміщень, душових, роздягальень, санітарних вузлів, переваги по фінішному оздобленню (плитка, мозаїка, плівка), кольорам, рівню вологості і температурі в приміщеннях.
- Обладнання та технологічні системи. Вказується перелік необхідного обладнання. Застерігаються вимоги до рівня автоматизації, можливості віддаленого контролю, інтеграції з системами «розумного будинку» або диспетчеризації.
- Етапність розробки документації, вимоги до складу та оформлення документів.

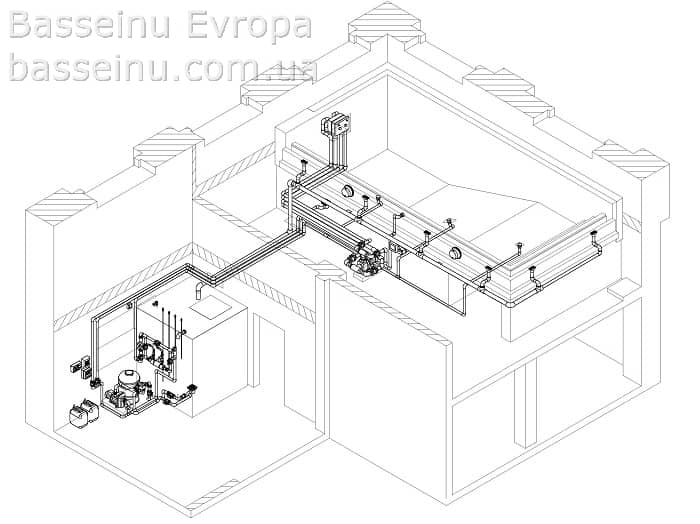

Етап 2. Проект басейну – архітектурне проектування
На цьому етапі здійснюються:
Проектування чаші, включаючи визначення місця розташування, уточнення форми, матеріал (поліпропілен, керамо-композит, скловолокно, бетон);

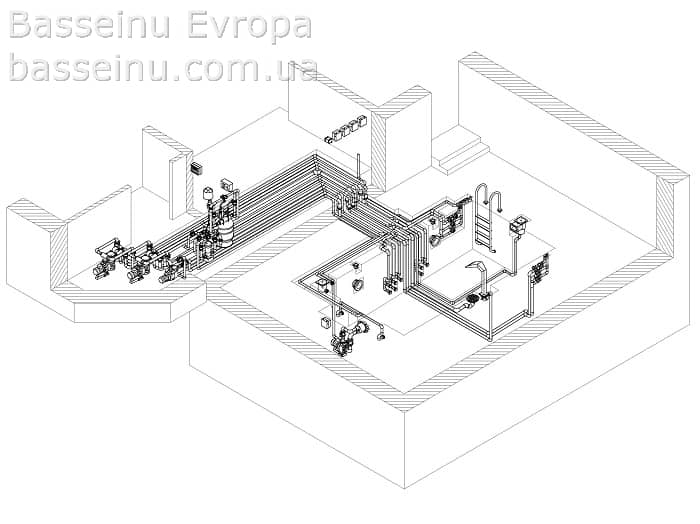

розробка схеми розміщення основних елементів (систем водопідготовки, електропостачання, освітлення та ін, допоміжне обладнання, атракціони, декоративні елементи).

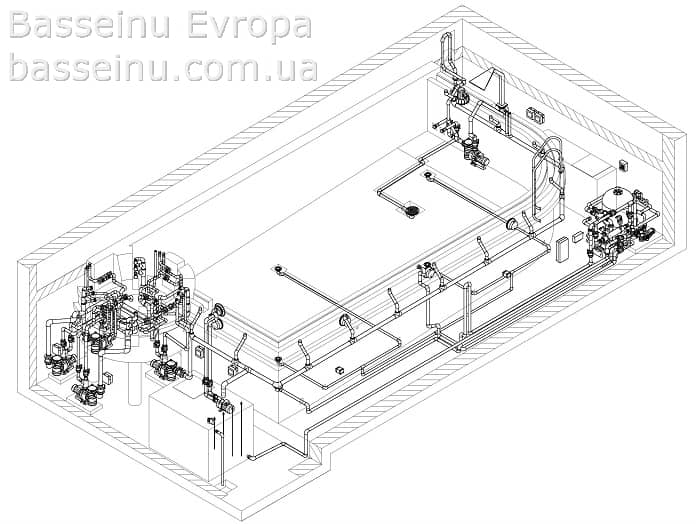

Етап 3. Інженерне проектування басейнів
Тут ведуться всі статистичні розрахунки.Від них залежить, як функціонуватиме система, наскільки ефективною, комфортною в експлуатації, довговічною та безпечною вона виявиться. Розраховуються параметри чаші басейну. При цьому враховуються глибина промерзання ґрунту, рівень ґрунтових вод та інше.
Розрахунок граничних статичних та динамічних навантажень.
Етап 4. Розробка дизайну проекту басейну
Визначається концепція зовнішнього оформлення басейну. Від нього залежить естетика колірних та композиційних рішень, привабливість зовнішнього вигляду, зручність, функціональність.
Етап 5. Узгодження проекту басейну
Щоб отримати дозвіл на будівництво басейну, потрібно затвердити та погодити проектну документацію в уповноважених держорганах.
Список документів залежить від типу об’єкта. Наприклад, проект басейну для особистої ділянки та використання вимагатиме мінімальних погоджень, на відміну від громадського басейну.
Для більш детальної інформації краще зателефонувати до нашого фахівця.
НАШ АСОРТИМЕНТ:
Проектування басейнів має низку особливостей
Тут важливо враховувати загальну специфіку подібних об’єктів та відмінні властивості кожного типу басейнів.
Плавальні басейни класифікуються за призначенням, розмірами, характером водообміну та іншими ознаками. Очевидно, наприклад, що проект громадського басейну відрізнятиметься від приватного проекту.
У свою чергу басейни загального користування бувають спортивними, оздоровчими, навчальними, дитячими, тренувальними, комбінованими.
Від призначення басейну взагалі залежить дуже багато, аж до вибору облицювальної плитки. Також встановлюємо павільйони.
Зрозуміло, що в кожному випадку потрібно врахувати багато нюансів.
За основу може бути взятий і типовий проект басейну, який містить необхідний мінімум, але він завжди потребує доопрацювання під індивідуальні потреби замовника.
Проектування басейнів: основні моменти для чого це потрібно

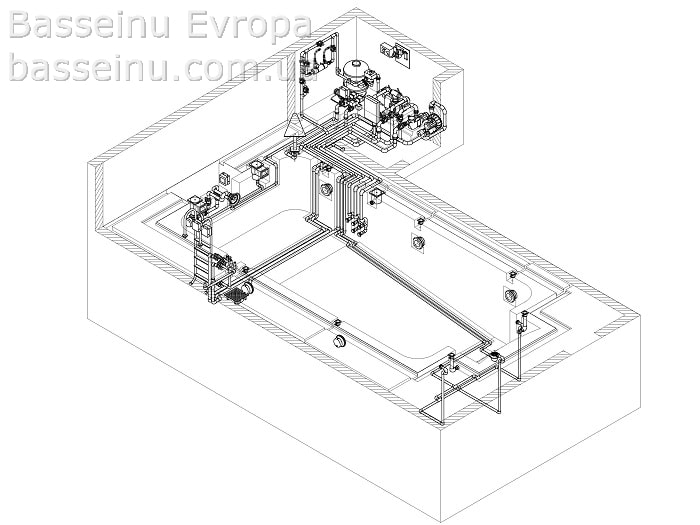

Проект басейну: Інженерне забезпечення (ОВК, ВК, ЕОМ, автоматизація)
Комплексна інтеграція інженерних систем включає:
ВК (водопостачання та каналізація):
- Підведення холодної/гарячої води з урахуванням витрати на наповнення басейну, долив, душових та санітарних вузлів.
- Система аварійного переливу під час переповнення (переливні лотки, аварійні ємності).
- Гравітаційний та/або напірний дренаж для спуску води (у тому числі аварійного) – з розрахунком часу зливу.
- Очисні споруди/жировловлювачі на стоку (якщо потрібно за нормативами).
ЕОМ (електропостачання та електрообладнання):
- Щити розподілу силових навантажень: насосне обладнання, ультрафіолетове знезараження, підігрів води.
- Резервне харчування (ДБЖ/дизель-генератор) – на вимогу надійності.
- Підключення освітлення басейну (12–24 В у зоні 0/1), ландшафтного освітлення, підігріву підлоги, деаерації.
- Внутрішнє та зовнішнє заземлення, системи зрівнювання потенціалів.
ОВК (опалення, вентиляція, кондиціювання):
- Підтримка комфортної температури повітря та води (нормативно: вода +26–29°C, повітря +28–32°C).
- Система припливно-витяжної вентиляції з рекуперацією – розрахунок кратності повітрообміну (норма – 4-8 об’ємів/год).
- Забезпечення осушення повітря (осушувачі, що осушують вентиляційні установки).
- Кондиціювання та підігрів припливного повітря – теплообмінники, VRF/VRV-системи.
Автоматизація та диспетчеризація:
- Автоматизація фільтрації (таймер, диференціальний датчик тиску).
- Контролює параметри води: pH, RedOx, вільний хлор — з автодозуванням реагентів.
- Сценарне керування режимами роботи (нічний/денний, вихідний/робочий день).
- Інтеграція.

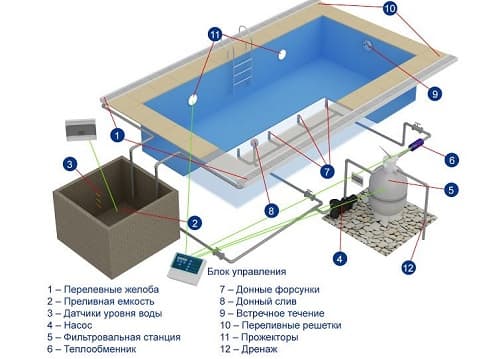

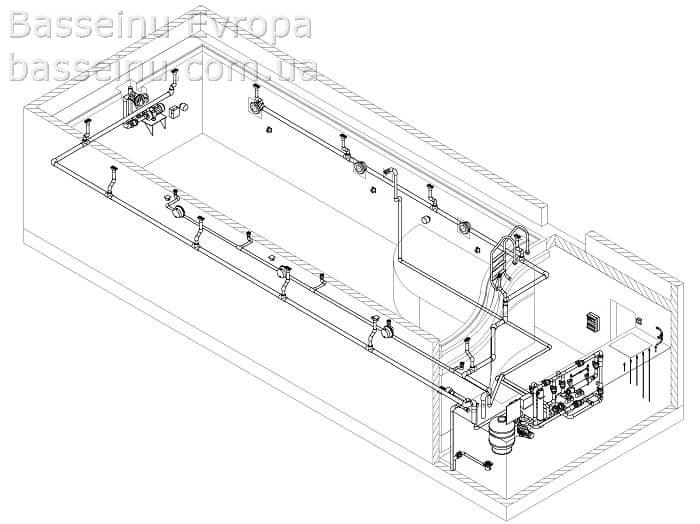

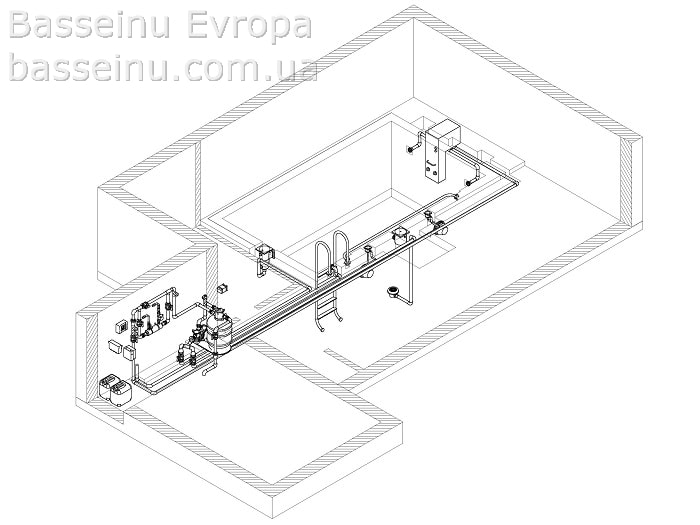

Проект басейну: гідравлічний розрахунок системи циркуляції
Повинен включати:
- Розрахунок обсягу чаші басейну та кратності фільтрації згідно з нормами (наприклад, 1 цикл за 4 години для громадських басейнів).
- Підбір насосів: облік напору, гідравлічного опору трубопроводів, фільтрів, поворотів; робота у режимі повної чи часткової рециркуляції.
- Фільтраційні установки: підбір витрат, швидкості фільтрації (норма — 20–50 м³/м²·год); періодичність зворотного промивання.
- Гідравлічне балансування. Форсунки подачі: рівномірний розподіл потоку. Донний злив: достатній дебіт, запобігання застійним зонам. Скіммери або переливні жолоби – по периметру (оптимально 1 м жолоба на 2 м 2 поверхні).
- Гідравлічний розрахунок переливної ємності – не менше 1/10 від об’єму чаші.
Проект басейну: конструктивний та статичний розрахунок чаші
Включає:
- Гідростатичний тиск води – внутрішній та зовнішній (у разі порожнього басейну).
- Навантаження від ґрунтів та води (включаючи підземні води – необхідний дренаж та водовідведення).
- Морозне пучення ґрунтів – пристрій ущільненої подушки та/або утеплення.
- Сейсмічний розрахунок – у зонах з підвищеною активністю (спектральний аналіз, СНіП II-7).
- Матеріали чаші: Залізобетон з подвійним армуванням (внахльост не менше 40×d).; гідроізоляція: обмазувальна (поліуретан/цемент), мембранна (ПВХ, HDPE), вкладиші; деформаційні шви із компенсаторами.
- Контроль тріщиностійкості та водонепроникності – клас W6-W10.
Проект басейну: електробезпека (IEC/EN стандарти)
Система електропостачання має відповідати:
- IEC 60364 (Low-voltage electrical installations): Зони безпеки (0, 1, 2) та допустимі класи обладнання.; Пристрої захисного відключення (ПЗВ) з IΔn ≤ 30мА.
- EN 61439 – для складання низьковольтних комплектних пристроїв.
- EN 60204-1 – безпека машин (застосовується до насосів, фільтрації).
- Вирівнювання потенціалів: Мережа вирівнювання — металоконструкції, перила, труби.
- Ступені захисту IP: У зоні 0 – IPx8 (занурене обладнання).; У зоні 1 – IPx4 мінімум, краще IPx5/6.
- Контроль опору ізоляції та петлі фаза-нуль – за протоколом введення.
Проект басейну: Теплотехнічний розрахунок (для критих басейнів)
Теплотехнічні розрахунки включають:
- Тепловтрати від поверхні води: Випаровування (основне джерело втрат), залежить від різниці температур та вологості.; Застосування покривал/ролет знижує втрати на 60-70%.
- Огороджувальні конструкції: U-value огорож (≤0.25 Вт/м²·К), мінімізація містків холоду.; Використання енергозберігаючого скління (наприклад, триплекс Argon, Low-E).
- Розрахунок осушувачів повітря – підбір по г/год випаровування.
- Теплообмінники: Підігрів води в басейні через пластинчасті теплообмінники; Калорифери – підігрів припливного повітря.
- Рекуперація: Встановлення рекуператорів із ККД не менше 60–80%.
- Енергомодель за ISO 13790 / EN 16798 – моделювання річного енергоспоживання.
Проект басейну: Відповідність будівельним нормам (ДБН, EN, ISO)
Проект повинен дотримуватись:
- ДБН В.2.2-13:2003 — правила щодо зонування, повітрообміну, санітарних норм.
- EN 15288-1/2 — вимоги щодо безпеки конструкції та експлуатації басейну.
- ДСТУ ISO 18190:2020 – санітарно-гігієнічні вимоги (мікроби, фільтрація, безпека).
- Пожежні норми (ДБН В.1.1-7) – ширина евакуаційних шляхів, оздоблення з НГ/Г1 матеріалів.
Проект басейну: Кошторисна та виконавча документація
У проект входять:
- Кошторис: ДСТУ Б Д.1.1-1:2013 або CESMM (міжнародний класифікатор будівельних робіт).; Розрахунок вартості матеріалів, обладнання, робіт.
- Графік виконання робіт (CPM/PERT) – послідовність та тривалість етапів.
- Відомість обсягів робіт (ЗВД) — за розділами: земляні, моноліт, інженерія, оздоблення.
- Виконавча документація: Акт прихованих робіт, паспорт обладнання, схеми монтажу.; Журнал авторського нагляду та технагляду.
Проект басейну: Енергоефективність та автоматизація
Заходи щодо зниження витрат включають:
- Насоси з ЧРП (частотно-регульовані приводи) адаптація потоку в залежності від режиму.
- Датчики та контролери: Дозатори реагентів (pH, Cl), реєстратори якості води; Сенсорні панелі, програми для дистанційного керування.
- Вентиляція з рекуперацією тепла – повернення до 80% тепла.
- LED-освітлення з димуванням – економія до 60%.
- Інтеграція з “розумною будівлею” – автоматизація опалення, освітлення, вентиляції за сценаріями.
Проект басейну: Архітектурна та ландшафтна інтеграція
Рішення щодо вбудовування об’єкта в довкілля:
- Орієнтація: Облік інсоляції, вітрового навантаження, природного освітлення; розміщення терас, шезлонгів у тіні/на сонці.
- Ландшафт: Підпірні стіни, дренаж ділянки, терасування; Озеленення (газони, живоплоти, автополив).
- Інфраструктура: Паркування, під’їзд, водовідведення дощових вод, зовнішнє освітлення.
- Зв’язок з іншими об’єктами: Прямий доступ до душових, роздягальні, сауни, техприміщень – дотримання санітарних розривів.
